Como construir uma bateria lipo?

O coração poderoso dos drones: revelando a arte por trás das baterias de polímero de lítio

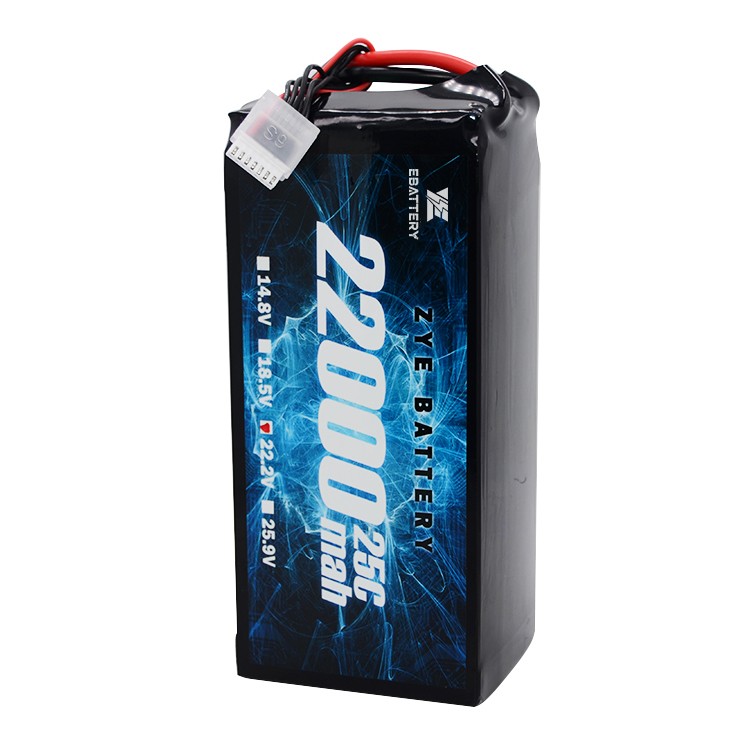

Montando umbateria de dronepack é uma habilidade repleta de desafios e recompensas. Ele não apenas permite personalizar totalmente a resistência e a potência, mas também fornece uma visão profunda do núcleo de energia do drone. No entanto, isso está longe de ser um simples jogo de soldagem – é uma arte precisa que equilibra conhecimento eletrônico, destreza manual e consciência de segurança. Este artigo irá guiá-lo sistematicamente no mundo da construção de baterias LiPo para drones.

I. Princípios Fundamentais: Porquê Conexões em Série e Paralelas?

Antes de mergulhar, compreenda a arquitetura elétrica fundamental das baterias. Alcançamos objetivos diferentes através de dois métodos:

Conexão em série: aumenta a tensão

Método: Conecte o terminal positivo de uma célula ao terminal negativo da próxima célula.

Efeito: A tensão aumenta enquanto a capacidade permanece inalterada.

Aplicação de Drone: Tensão mais alta no sistema de energia reduz o consumo de corrente na saída de energia equivalente, melhorando a eficiência e proporcionando resposta de energia mais rápida. As baterias 3S comuns fornecem aproximadamente 11,1 V, enquanto as baterias 6S fornecem cerca de 22,2 V.

Conexão Paralela: Aumentando a Capacidade

Método: Conecte os terminais positivos de todas as células e os terminais negativos.

Efeito: A capacidade aumenta enquanto a tensão permanece inalterada.

Aplicação Drone: Prolonga diretamente a duração do voo. Por exemplo, colocar em paralelo duas células de 2.000 mAh produz uma capacidade total de 4.000 mAh, mantendo a voltagem de uma única célula.

A maioria das baterias de drones emprega uma estrutura “série paralela”.

Exemplo: “6S2P” consiste em 6 grupos de células conectados em série para alta tensão, com cada grupo compreendendo 2 células conectadas em paralelo para aumentar a capacidade.

II. Quatro elementos principais das baterias

Células: A qualidade é fundamental. Sempre selecione células de energia de marcas confiáveis ​​com especificações consistentes.

A consistência é a tábua de salvação da montagem do pacote, abrangendo capacidade, resistência interna e taxa de autodescarga. São preferidas novas células do mesmo lote de produção.

Laços de Níquel: As “pontes condutoras” entre as células. Selecione material, largura e espessura apropriados com base na corrente contínua máxima da bateria. Uma área transversal insuficiente causa superaquecimento e representa riscos à segurança.

Sistema de gerenciamento de bateria (BMS): O “cérebro inteligente” da bateria.

Carcaça e fiação:

Fios: Os cabos de descarga principais (por exemplo, conectores XT60, XT90) devem ser suficientemente robustos (por exemplo, fio de silicone 12AWG) para suportar altas correntes.

Cabeça de balanceamento: Usada para conectar ao BMS ou carregador de balanceamento; deve corresponder ao número de células (S).

Invólucro: Tubo termorretrátil ou invólucro rígido fornece isolamento, proteção contra umidade e blindagem física.

III. Etapas práticas: construindo um sistema completo do zero

Preparação:

Ferramentas essenciais: Soldador por pontos, multímetro, luvas resistentes ao calor, óculos de segurança.

Ambiente de Trabalho: Área bem ventilada e livre de materiais inflamáveis; superfície de trabalho coberta com tapete antiestático.

Etapa 1: classificação e teste

Teste e classifique todas as células usando um testador de capacidade e um medidor de resistência interna. Certifique-se de que os parâmetros das células em cada grupo paralelo ou em série sejam tão consistentes quanto possível. Isto constitui a base para um balanceamento eficaz do BMS posteriormente.

Etapa 2: Planejamento e Layout

Planeje o layout da célula física com base na configuração de destino. Isole as células com espaçadores isolantes para evitar curto-circuitos.

Etapa 3: Conexões de soldagem por pontos

Soldagem em grupo paralelo: Primeiro, solde as células a serem conectadas em paralelo usando tiras de níquel. Certifique-se de que a conexão seja segura e tenha baixa resistência.

Conexão em série: trate os grupos paralelos como uma única unidade. Em seguida, conecte-os em série usando tiras de níquel, ligando os terminais positivo e negativo para formar “seqüências de células” completas.

Linhas principais de amostragem de soldagem: Solde os cabos de fita de amostragem de tensão BMS aos terminais positivo e negativo de cada sequência de células.

Etapa 4: Instalação do BMS e Soldagem Final

Fixe o BMS na posição designada.

Primeiro, insira o cabo de amostragem no BMS. Use um multímetro para verificar a tensão correta para cada sequência de células.

Após a confirmação, solde os terminais positivo (P+) e negativo (P-) do cabo de descarga principal às portas correspondentes no BMS.

Etapa 5: Isolamento e Encapsulamento

Envolva o conjunto da célula com materiais isolantes, como papel kraft ou placa epóxi, para evitar curtos-circuitos internos.

Deslize o tubo termorretrátil sobre o conjunto e aqueça-o uniformemente com uma pistola de ar quente para formar uma vedação hermética ao redor da bateria.

Instale o conector de balanceamento e o conector de descarga principal.

Etapa 6: ativação inicial e teste

Conecte a bateria montada a um carregador de balanceamento e execute a primeira carga em corrente baixa (por exemplo, 0,5C).

Monitore continuamente a tensão de cada célula para verificar o funcionamento adequado do balanceamento do BMS.

Após a conclusão do carregamento, deixe a mochila descansar por várias horas. Verifique novamente as tensões para confirmar que não há quedas anormais de tensão.

4. Diretrizes de Segurança

Use sempre óculos de segurança: Proteja seus olhos de arcos ou explosões causadas por curtos-circuitos acidentais durante qualquer operação.

Evite perfurações físicas: Manuseie as células com extremo cuidado, como se fossem ovos.

Use sacos à prova de explosão: O teste inicial e o carregamento devem ser realizados dentro de sacos à prova de explosão.

Isolar ferramentas: Certifique-se de que todos os cabos de metal das ferramentas estejam isolados para evitar contato simultâneo com terminais positivos e negativos.

V. Tendências Futuras: Direções de Atualização para Baterias LiPo

Atualmente,bateria LiPo para dronesas embalagens estão evoluindo em direção a “alta densidade de energia + funcionalidade inteligente”: as células LiPo semissólidas alcançaram densidades de energia de 400Wh/kg (um aumento de 50% em relação às células tradicionais), permitindo futura “resistência duplicada com o mesmo peso”. Os sistemas BMS inteligentes incorporarão alertas de temperatura e monitoramento da saúde das células, fornecendo feedback em tempo real do status da bateria por meio de aplicativos para mitigar ainda mais os riscos de segurança.
